            HEC-D7系列





                發布時間：2012/9/27   |    點擊次數：2303














      外形結構及安裝圖：
      規格型號
      HEC500-D7
      額定電流
      500A
      線性范圍
      0～±800
      輸出電流
      100mA
      測
      量
      電
      阻
      電源電壓
      ±15V時
      ±500A 0～60Ω
      ±800A 0～ 9Ω
      電源電壓
      ±18V時
      ±500A 0～90Ω
      ±800A 0～28Ω
      精 度 注1
      ±0.4%
      線 性 度
      ＜0.1%
      轉 換 率
      1:5000
      零點失調注2
      ±0.20mA (******值)
      磁滯誤差注3
      ≤±0.10mA
      零點溫漂
      ±0.20mA (典型值) ±0.64mA (******值) -10℃ ～ +70℃
      響應時間
      ＜1μS 、 di/dt＞100A/μS
      頻帶寬度
      0 ～ 100kHz
      供電電源
      ±15V ～ ±18V （±5%）
      消耗電流
      電源±15V時 28mA＋輸出電流
      絕緣電壓注4
      6KV AC 50Hz 1分鐘
      副邊線圈電阻 注5
      75Ω
      使用溫度
      -10℃ ～ +70℃
      貯存溫度
      -25℃ ～ +80℃
      注釋?zhuān)?/span>1、輸入額定電流值，TA＝25℃時的輸出精度
       2、當TA＝25℃時
       3、當輸出電流為0時，輸入端通過3倍額定電流的過載
       4、原副邊之間
       5、TA＝70℃時

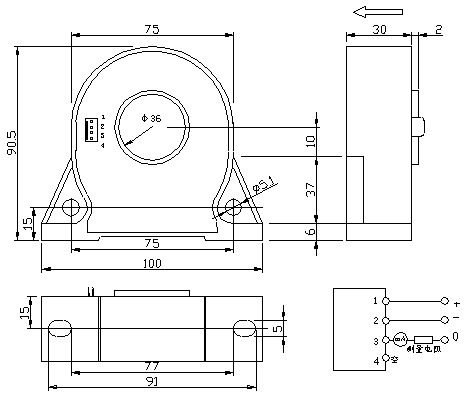

      外形結構及安裝圖：
      接線方法：
      1、+15V 2、-15V 3、輸出 4、空
      當原邊電流沿傳感器箭頭方向流動時，在輸出端獲得正向電流。
      原邊電流導線(母排)完全充滿原邊穿線孔時,可獲得******的動態性能(di/dt和響應時間)

      應用特性：
      閉環（補償）型霍爾電流傳感器，用于測量直流、交流及脈沖電流，具有良好的線性度及精度，低漂移，響應時間快、頻帶寬，原、副邊之間高度絕緣。穿孔結構，無插入損耗，外殼符合UL94-V0標準。
      應用領域：
      交流變頻調速、伺服電機、直流電機、電源裝置、開關電源、UPS電源、電焊機
