            磁平衡式霍爾電壓傳感器HEC-F8系列





                發布時間：2012/7/24   |    點擊次數：1290












               電器特性：
      規格型號
      HEC -F8
      額定電壓
      0～2500V
      線性范圍
      0～±2500V
      輸出電流
      20～40mA（可選電壓輸出 4V、5V）
      測量電阻
      0～130Ω（電源電壓±15V時）
      精 度 注1
      ±0.5%
      線 性 度
      ＜0.1%
      轉 換 率
      10:1
      零點失調 注2
      ±0.10mA (******值)
      磁滯誤差 注3
      ≤±0.05mA
      零點溫漂
      ±0.20mA (典型值) ±0.30mA (******值) -10℃ ～ +70℃
      響應時間
      ＜75μS
      頻帶寬度
      0 ～ 100kHz
      供電電源
      ±15V ～ ±18V （±5%）
      消耗電流
      電源±15V時 15mA＋輸出電流
      絕緣電壓 注4
      6KV AC 50Hz 1分鐘
      副邊線圈電阻 注5
      60Ω
      使用溫度
      -10℃ ～ +70℃
      貯存溫度
      -25℃ ～ +80℃
      注釋：1、輸入額定電壓值，TA＝25℃時的輸出精度
       2、當TA＝25℃時
       3、當輸出電流為0時，輸入端通過3倍額定電流的過載
       4、原副邊之間
       5、TA＝70℃時

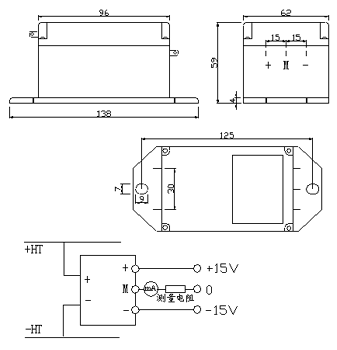

       外形結構及安裝圖：
      接線方法：
      +、+15V -、-15V M、輸出
      當原邊電壓按傳感器標示 +、- 連接時，在輸出端獲得正向電流。

      應用特性：
      閉環（補償）型霍爾電壓傳感器，用于測量直流、交流及脈沖電壓，具有良好的線性度及精度，低漂移，響應時間快、頻帶寬，原、副邊之間高度絕緣。外殼符合UL94-V0標準。
